南昌學校制氧新風項目 工程概況：
該工程為南昌地區某學校教師制氧新風凈化項目，教師96間，每間面積70平米，學生50人。
南昌室外氣象條件
| 省份 | 江西 | |
| 設計用室外氣象參數 | 城市單位 | 南昌 |
| 拔海高度 | m | 46.9 |
| 常年大氣壓 | pa | 101005 |
| 采暖室外計算溫度 | ℃ | 0.8 |
| 冬季通風室外計算溫度 | ℃ | 0.9 |
| 夏季通風室外計算溫度 | ℃ | 32.8 |
| 夏季通風室外計算相對濕度 | ％ | 61 |
| 冬季空氣調節室外計算溫度 | ℃ | -1.3 |
| 冬季空氣調節室外計算相對濕度 | ％ | 80 |
| 夏季空氣調節室外計算干球溫度 | ℃ | 35.6 |
| 夏季空氣調節室外計算濕球溫度 | ℃ | 28.3 |
| 夏季空氣調節室外計算日平均溫度 | ℃ | 32.2 |
| 冬季室外大氣壓力 | Pa | 101977 |
| 夏季室外大氣壓力 | Pa | 99867 |
| 低溫度 | ℃ | -9.7 |
| 高溫度 | ℃ | 40.1 |

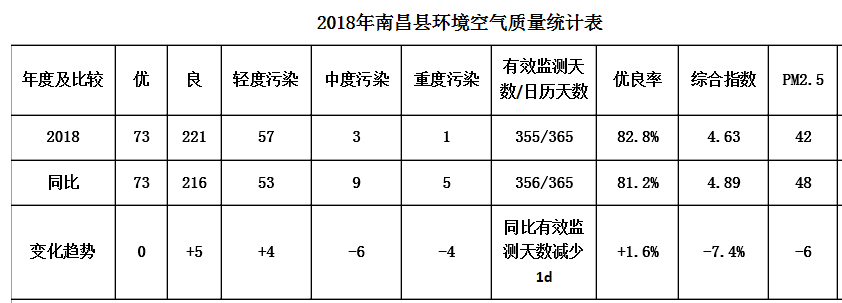

2018年南昌室外空氣環境統計：
設計依據及計算方式：
氧氣計算：
一個成年人每天呼吸2萬多次，吸入空氣15-20立方米，消耗氧氣約0.75公斤,呼出二氧化碳約0.9公斤.也就是每人每天需吸入氧氣750克，排除二氧化碳900克.人體每次吸入或呼出的氣體量稱潮氣量。平和呼吸時，正常成人約400～600mL。平和呼吸頻率12～18次/min,故每分鐘通氣量為 6～9L/min。
人體需要不斷地進行氣體交換，吸入氧氣，呼出二氧化碳，維持機體正常生命活動。根據科學測試，人的每次呼吸空氣量約500毫升，按每分鐘呼吸16次計算，每人每天需吸入的空氣量12立方米。每小時呼出二氧化碳約22.6升。正常情況下氧氣占空氣21％。當空氣中氧含量降至12%時，人體可發生呼吸困難；降至10%，可發生智力活動減退；降至7%—8%以下可危及生命。大約每小時每人需要0.5立方米的空氣。成年人每天約需要500升氧氣。每小時平均21升氧氣。小學生大約是成年人50-60左右%。
每間教室按50個學生計算那么需要10.5L/M，考慮到房間不是密閉狀態，選用1L/M，90%氧氣濃度制氧設備
二氧化碳計算：
若一個健康人，體重70公斤左右，在不同的情況下呼出的二氧化碳有所區別
1.休息狀態時，每分鐘呼出0.25升二氧化碳；
2.當他處于日常的活動狀態時，每分鐘呼出約1升二氧化碳；
3.從事較為激烈的體力活動，例如慢跑或者有氧健身運動時，每分鐘呼出的二氧化碳就將多達2升。
經過簡單計算，每天呼出的二氧化碳為：
休息狀態： 44×0.25×60/22.4×24=706.8克/天 （或360升/天）
日常活動狀態約：2877.2克/天 （或1440升/天）
較劇烈體力活動若每天進行8小時 ，休息16小時，則約為44×2×60/22.4×24×1/3+706.8×2/3=2356.2克/天 （或1200升/天）
其他情況可以具體估算。
50人每小時發生二氧化碳：50*1200*0.1*103/24=2.5m3/h
通過計算明確在密閉環境下提高二氧化碳濃度約1.2%，
一般情況采用一次排風量即70*3=210m3/h
在排放二氧化碳的同時將室內的頑固廢棄排向室外。
南昌學校制氧新風項目方案設計：
方案一：

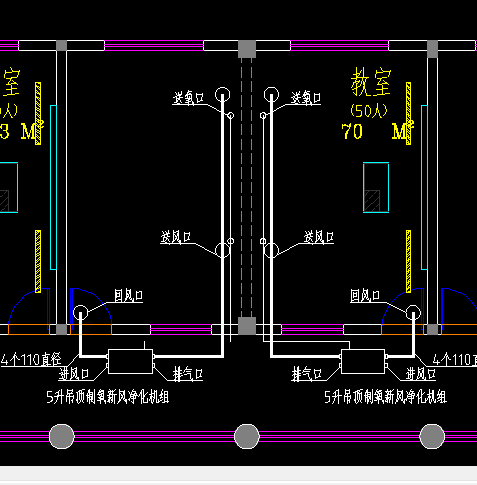

根據甲方提供的數據，該教室情況，及人員數量，現設計提供三種解決方案，方案一，采用2臺吊頂式制氧新風凈化機組，5-10L/M，氧氣濃度為45%-93%，排風量大約210m3/h
，設備尺寸長650mm高500mm厚420mm；有害PM2.5去除92%，甲醛去除90%。

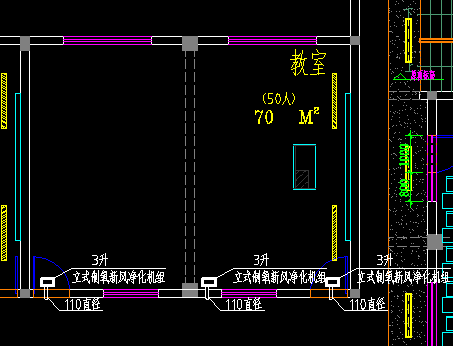

方案二，采用3臺立式制氧新風凈化機組，3-8升氧氣濃度為45%-93%二臺，
3-8L/M，氧氣濃度為45%-93%，送風量130-180m3/h，排風量大約50-80m3/h，有害PM2.5去除92%，甲醛去除90%。

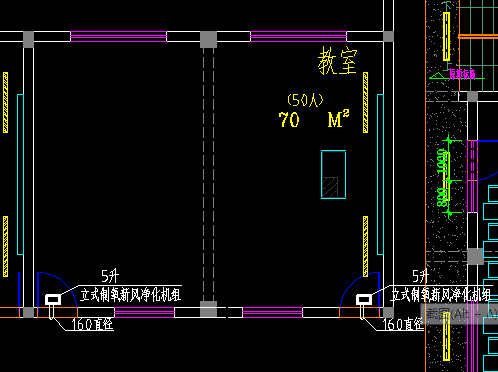

方案三，采用2臺立式制氧新風凈化機組，5-10升氧氣濃度為45%-93%二臺，5-10L/M，氧氣濃度為45%-93%，送風量大約190-270m3/h，排風量大約60-100m3/h，有害PM2.5去除92%，甲醛去除90%。
| 序號 | 項目名稱 | 規格參數 | 單位 | 數量 |
| 1 | 5升吊頂式制氧新風凈化 | CL-ZX5LD | 臺 | 2 |
| 2 | 控制器 | 只 | 2 | |
| 1 | PVC | Φ110mm | 米 | 36 |
| 2 | 送回風口 | 只 | 10 | |
| 3 | 供氧組件 | 套 | 2 | |
| 4 | 輔材 | 項 | 2 | |
| 序號 | 項目名稱 | 規格參數 | 單位 | 數量 |
| 1 | 3升立式制氧新風凈化 | CL-ZXKR300 | 臺 | 3 |
| 1 | PVC | Φ110mm | 米 | 2 |
| 2 | 輔材 | 項 | 2 | |
| 序號 | 項目名稱 | 規格參數 | 單位 | 數量 |
| 1 | 5升立式制氧新風凈化 | CL-ZX5LL | 臺 | 2 |
| 1 | PVC | Φ110mm | 米 | 2 |
| 2 | 輔材 | 項 | 2 |
南昌學校制氧新風項目 設計依據及標準
1．《采暖通風與空氣調節設計規范》 （GB50019-2003）；
2．《建筑給水排水設計規范》 （GB50015-2003）；
3．《商業或工業用及類似用途的熱泵熱水機》（GB/T 21362-2008）；
4．《室外給水設計規范》 （GBJ13—86）；
5．《給水排水制圖標準》 （T50106-2001）；
6．《二次供水設施衛生規范》 （GB17051-1997）；
7.《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；
8．《建筑結構載荷規范》 （GB 5009-2001）；
9．《建筑電氣安裝工程施工質量驗收規范》 （GB 50303-2002）；
10．《建筑工程施工質量驗收統一標準》 （GB 50300-2001）；
11. 《商業或工業用及類似用途的熱泵熱水機》 （企業產品制造標準Q/Hien 002-2007）
12．其他國家相關規范及技術標準。
