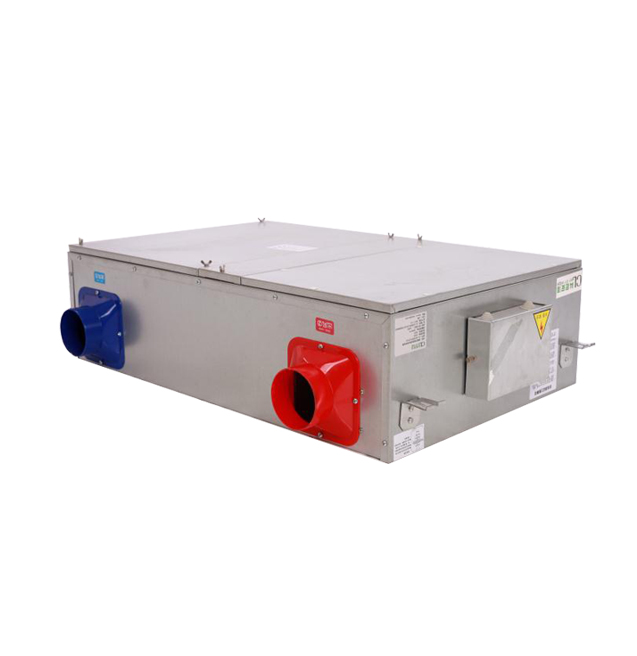

暗藏式智能全熱凈化器（經典二 ）01

性能特點：

超薄       厚度260MM，滿足住宅家居吊頂層高較低的要求，方便安裝；
控制      LED液晶控制器，可選PM2.5、甲醛等參數顯示，實現機組的智能集中控制，多種工作模式一鍵完成，控制方便、快捷；
熱交換   高效熱交換芯，采用32道工序，防腐、抗菌、透濕、防霉、阻燃，全熱回收高達75%；
過濾器   雙重中、高效過濾網，對空氣進行中效過濾攔截室外灰塵，霧霾顆粒物的同時能保護熱交換芯的使用壽命，

經典系列性能參數表



產品型號	風量			機外余壓	熱回收效率  夏/冬	噪音DB（A)	額定電壓	額定功率（W)	重量（KG) Weight	外形尺寸
	高	中	低
CL-QJ250DZJ01(H)	200	180	150	50	60.9/63.4	38	220/50	0.04*2	27	840*560*260
CL-QJ350DZJ01(H)	300	280	250	74	62.9/65.6	38	220/50	0.06*2	30	930*600*260
CL-QJ500DZJ01(H)	400	380	350	68	61/63.5	38	220/50	0.07*2	34	930*640*300
CL-QJ600DZJ01(H)	500	480	450	82	63.5/66.3	41	220/50	0.08*2	39	970*640*420


CL-QJ250DZJ01(H）
額定風量  200CMH      噪    聲  38.7dB(A)    機外全壓  50Pa        顯熱效率  67.5%  夏季全熱  60.9%       冬季全熱  63.4%
輸入功率  0.04x2kW    運行電流  0.42A  配    電  220V/1N     重    量  27kg

CL-QJ350DZJ01(H）
額定風量  300CMH      噪    聲  38.7dB(A)  機外全壓  74Pa        顯熱效率  69.9%    夏季全熱  62.9%       冬季全熱  65.6%
輸入功率  0.06x2kW    運行電流  0.62A   配    電  220V/1N     重    量  30kg

CL-QJ500DZJ01(H）
額定參數額定風量  400CMH      噪    聲  38.8dB(A)  機外全壓  68Pa        顯熱效率  67.6%  夏季全熱  61%         冬季全熱  63.5%
輸入功率  0.07x2kW    運行電流  0.66A   配    電  220V/1N     重    量  34kg

額定風量600CMH      噪    聲  40.8dB(A)  機外全壓  82Pa       顯熱效率  70.7%   夏季全熱  63.5%       冬季全熱  66.3%
輸入功率  0.08x2kW    運行電流  0.74A  配    電  220V/1N     重    量  39kg

5）性能曲線

靜壓——風量特性曲線（CL-QJ150DZJ01(H)）

P(PA)

 風量（m³/h）

靜壓——風量特性曲線（CL-QJ250DZJ01(H)）

P(PA)

 風量（m³/h）

靜壓——風量特性曲線（CL-QJ350DZJ01(H)）

P(PA)
  風量（m³/h）
靜壓——風量特性曲線（CL-QJ500DZJ01(H)）

P(PA)
  風量（m³/h）

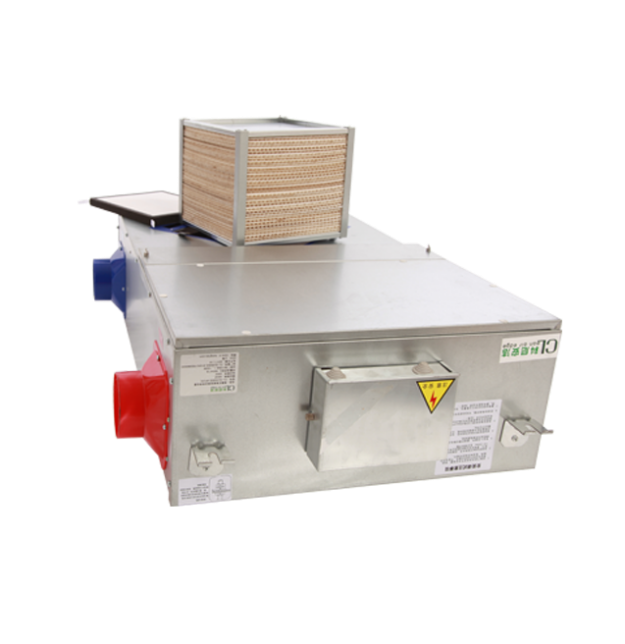

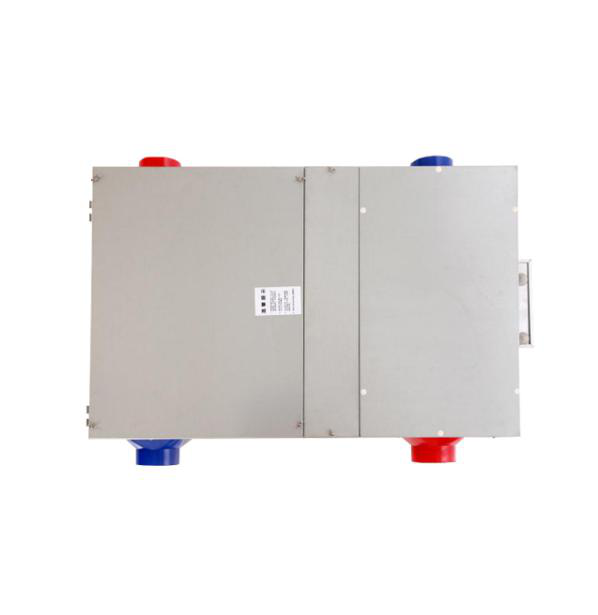

暗藏式智能經典全熱凈化器結構詳情（經典二01系列）



CL-QJ250DZJ01(H)

★ 額定參數
額定風量  200CMH      噪    聲  38.7dB(A)
機外全壓  50Pa        顯熱效率  67.5%
夏季全熱  60.9%       冬季全熱  63.4%
輸入功率  0.04x2kW    運行電流  0.42A
配    電  220V/1N     重    量  27kg

★ 外形尺寸
A---840     B---560     C---260     D1---106    G1---120    G2---120
H1---172    J---500     L---620     M---70     N---180
★ 機組配置
風機型號  KTP140-130(16W-4P)
風機品牌  上海南泰通風機有限公司
電機型號  YDK15-4E100
電機品牌  常州康寶電機有限公司
芯體型號  TH-220x242ZS(1只)


HEPA濾網尺寸：240*240*60        初效濾網尺寸220*240*20
CL-QJ3)

★ 額定參數
額定風量  300CMH      噪    聲  38.7dB(A)
機外全壓  74Pa        顯熱效率  69.9%
夏季全熱  62.9%       冬季全熱  65.6%
輸入功率  0.06x2kW    運行電流  0.62A
配    電  220V/1N     重    量  30kg

★ 外形尺寸
A---930     B---600     C---260     D1---106    G1---120    G2---120
H1---172    J---530     L---690     M---120     N---220
★ 機組配置
風機型號  KTP160-130(30W-4P)
風機品牌  上海南泰通風機有限公司
電機型號  YDK30-4E100
電機品牌  常州康寶電機有限公司
芯體型號  TH-280x242ZS(1只)


HEPA濾網尺寸：260*240*60        初效濾網尺寸280*240*20
CH)

★ 額定參數
額定風量  400CMH      噪    聲  38.8dB(A)
機外全壓  68Pa        顯熱效率  67.6%
夏季全熱  61%         冬季全熱  63.5%
輸入功率  0.07x2kW    運行電流  0.66A
配    電  220V/1N     重    量  34kg

★ 外形尺寸
A---930     B---640     C---300     D1---196    G1---120    G2---120
H1---172    J---640     L---790     M---135     N---270
★ 機組配置
風機型號  KTP160-130(30W-4P)
風機品牌  上海南泰通風機有限公司
電機型號  YDK30-4E100
電機品牌  常州康寶電機有限公司
芯體型號  TH-280x282ZS(1只)


HEPA濾網尺寸：280*280*60        初效濾網尺寸280*280*20
CL-Q

★ 額定參數
額定風量  500CMH      噪    聲  40.8dB(A)
機外全壓  82Pa       顯熱效率  70.7%
夏季全熱  63.5%       冬季全熱  66.3%
輸入功率  0.08x2kW    運行電流  0.74A
配    電  220V/1N     重    量  39kg

★ 外形尺寸
A---970     B---640     C---420     D1---196    G1---140    G2---140
H1---150    J---640     L---790     M---135     N---270
★ 機組配置
風機型號  KTP160-165(40W-4P)
風機品牌  上海南泰通風機有限公司
電機型號  YDK40-4E100
電機品牌  常州康寶電機有限公司
芯體型號  TH-280x402ZS(1只)


HEPA濾網尺寸：400*280*60        初效濾網尺寸400*280*20


暗藏式全熱新風凈化產品特點

 1、采用美國特有過濾技術，過濾面積大，風阻小，容塵量多，高能效比，節省能源。過濾效果好，衰減時間長。去除PM2.5集塵、除霾效率96%以上，高效去除甲醛、TVOC有機揮發物；
初濾器：初步過濾大顆粒，延長HEPE潔凈高效復合過濾材質，對于直徑大于3微米顆粒，如灰塵、毛發、纖維、花粉等顆粒過濾效率99.9%以上；
高效過濾：HEPE潔凈高效復合過濾材質，耐蝕、防霉菌，對于2.5微米以上微粒去除99%以上；
活性炭濾：采用納米除甲醛顆粒，吸收、分解揮發性有機氣體、異味、油漆甲苯、VOC、汽車發放廢（NOX）、煙味，不會產生二次污染；

2、采用高效納米抗菌、耐腐蝕、透濕環保熱交換材料，經過32道工序，高效熱回收技術，熱交換效率75%以上，阻力小，不易積塵，不易腐爛，滅菌功能，使用壽命十年以上。

4、德國智能控制技術，自動檢測微塵顆粒、有機揮發物，可選配二氧化碳、甲醛傳感檢測，智能處理，實現調節室內氧吧空氣環境。

5、采用專有技術，區別于同類品牌，優化電機底座滑動技術，合理化氣流設計，方便后續維修保養，降低噪音，檢修無需破壞吊頂。

6、濾網、HEPA、濾芯、檢修部件采用暗藏下拉式，檢修維護更換方便。
7、采用低噪風機，可選配風機，在規范安裝運行下，噪音在32分貝以下。
8、為了便于安裝接管，設備可以顛倒安裝，避免管道來回彎，減少阻力。






本地液晶面板（V4.1/S）

一、接線圖

1. 送風機和排風機單相時高中低三速分別可調，繼電器觸點阻性容量為5A，如設置為三相風機則K1,K2,K3為一組同步動作，K4,K5,K6為一組同步動作；控制三相電機，需更換為HF62F繼電器，繼電器觸點阻性容量為16A。
2. K7作為輔助控制端口，可選擇控制加濕、電熱、紫外線、臭氧、旁通、運行指示；K8固定為故障端口。
3. D1-D4為常閉口斷開報警，送風機故障則停止送風機，排風機故障則停止排風機，外部或消防故障時則全部停止，故障時面板顯示故障類型。
4. G2、D5調試輔助開關檢測信號的跳變，開關由斷開到閉合開機，由閉合到斷開則停機，實際使用中可以作為遠程啟停開關來控制多臺機組。
5. 驅動板配有E2ROM可存儲機組的配置信息。
6. 驅動板上電初始化時讀取E2ROM內容，并置相關標志，每次配置機組類型后需重新上電。
7. 驅動板為一獨立系統，在無連接液晶面板情況下，仍能正常開關機和故障保護，但不能調速操作。
8. 輔助設備與風機狀態聯動，送風機停止?fàn)顟B(tài)下不能開啟輔助設備，旁通閥除外。
9. 通訊指示燈在和液晶面板正常連接時閃爍顯示，否則為通訊故障。
液晶面板技術參數：
供電電壓：5VDC
工作電流：≤50mA
通訊方式：RS485
連接距離：≤1000米
二、標準液晶面板(V4.1/S)
1. 顯示面板

注：驅動板T1,T2插有溫度探頭時，面板交替顯示1#和2#輔助測溫，無連接則不顯示。
2. 按鍵鎖
按住左鍵3秒以上，按鍵加鎖或解鎖，加鎖以后面板不能進行設置操作，但可以開關機和調速的操作。
3. 故障顯示及處理：


故障復位驅動板自動開機，液晶面板自動顯示運行狀態，故障代碼則需按ESC鍵清除。
故障時感嘆號閃爍顯示，背光常亮，直到故障消失復位后恢復原樣。


4. 用戶設置菜單
時鐘修改，定時運行設置。點擊設置鍵進入設置菜單：
注意機組只能在接通電源的情況下保存時間數據，一旦電源斷開時間數據便無法保存。

三、機型配置
設置單相或三相風機及機組輔助設備，組網時需設置網絡地址，該功能由廠商控制，不對用戶開放。

機組控制參數和網絡地址存儲在驅動板E2ROM內。


操作流程：
修改參數→按設置鍵確認參數→按ESC鍵(或自動退出)數據傳送驅動板→重新上電數據生效

注意：配置參數時必須保證面板和驅動板連接通訊正常！重新上電需等待5秒以上，確認放電完畢。

四、輔助設備控制
在開機狀態送風機運行的情況下方可開啟輔助設備，可直接按組合鍵中的上鍵或下鍵實現輔助設備的開啟或停止，面板相應位置顯示ON或OFF，見面板顯示；在停機狀態下按鍵無效。

旁通閥的控制
旁通閥接于驅動板輔助設備端口，但其控制邏輯卻有較大的差異。操作流程如下：
1. 機型配置菜單中選擇旁通閥，重新上電以后設置代碼區顯示PS
2. 旁通閥的開和關的操作必須在停機狀態下進行，在旁通閥狀態轉換期間面板閃爍顯示ON或OFF15秒，隨后停止閃爍，在旁通閥狀態閃爍期間全部按鍵無效，必須等待15秒以后才能重新按鍵操作。
3. 旁通閥如果處于開啟狀態，停機以后旁通閥的狀態不變。
五、安裝調試
1. 建議選用4x0.5信號電纜布線，其他導線可能造成無法正常通訊，操作不當甚至損壞線控器。推薦的電纜型號：RVV，AVVR，四芯電話線，四芯網線（V和G，A和B成對鉸接）
2. 上電背光燈亮，液晶屏有顯示，說明液晶面板電源線連接正常，否則應檢查V和G之間5VDC電源是否正常。
3. 上電如液晶屏持續全顯，不能進入待機狀態，這說明通訊線A、B連線錯誤，應檢查A線和B線是否接反或斷路等現象，確認無誤后重新上電。
4. 每次上電須斷電5秒以上重新上電，否則可能會造成通訊異常！

5. 上電配置信息顯示：
機組上電液晶面板全顯3秒，隨后在設置代碼區及時鐘顯示區顯示3秒機型配置信息：00:00 ，前兩位顯示單相或三相機型，后兩位顯示輔助設備類型，時鐘區后兩位顯示驅動板地址。

注：2013年4月10日更新信息——增加輔助端口復用功能：運行指示（任意風機運行時觸點常閉，無風機運行時觸點常開）

網控液晶面板(V4.0/N)
網控面板是用于管理多臺設備的液晶控制面板，由于用一個面板可管理24臺設備，節省了相應投資，同時便于用戶集中管理設備運行。
網控面板在普通面板的基礎上增加了當前被控設備的地址顯示，格式為A:08，其他顯示內容同標準本地面板。

網控面板在上電初始化時讀取網絡中的有效地址碼，存儲在內存中便于之后操作時直接對有效的地址進行操作，實現操作管理的便利與快捷。地址范圍為00~23，用戶須用標準本地面板設置相應地址，詳見標準面板顯示說明。

控制模式：單控模式+群控模式
單控模式：
面板默認為單控模式，地址欄顯示有效的首位地址，此時可對該地址的設備進行操作和顯示，效果等同于標準面板；按組合鍵中的左鍵或右鍵即顯示下一個有效的地址。
群控模式：
群控模式僅能實現網絡設備的集中開關機操作，如需要對某個設備具體操控則需進入單控模式。
在無操作時，依次按有效地址顯示各地址設備狀態，每個地址停留顯示時間為3秒。如有開關機操作則按顯示地址依次開機或關機。

注：定時運行在單控模式下實現單臺操作，群管控模式下實現群控操作；
機組故障時網控面板可顯示故障代碼，故障復位后面板顯示自動復位。



設置菜單
時鐘、定時運行及網控模式轉換，點擊設置鍵進入設置菜單：
